鑄造廠塑燒板除塵器維修改造方案：

1）塑燒板除塵器維修改造需落地安裝，現有除塵器基礎及地腳螺栓須利舊，新除塵器在原有基礎上安裝，除塵器立柱高度以除塵器灰斗法蘭口下滿足安裝輸卸灰系統高度為準。

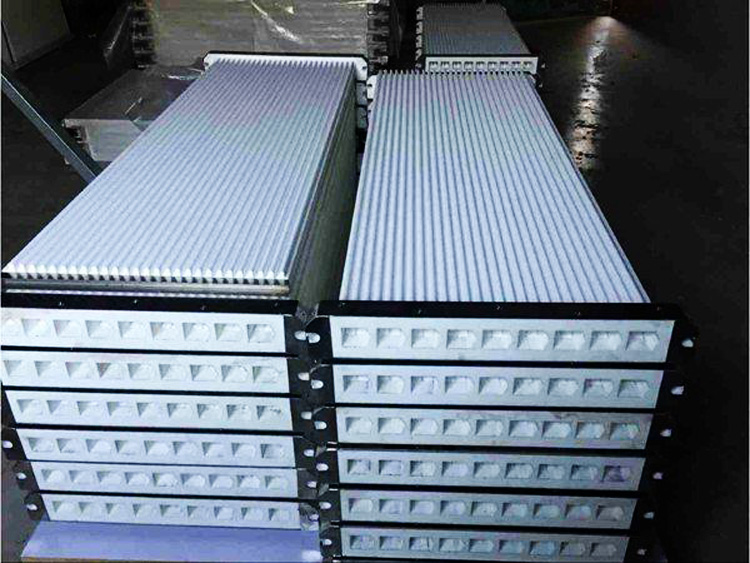

2）塑燒板采用原料進口產品，須有效率檢測報告，證明0.1微米過濾效率在0.9999以上。

3）除塵器本體壁板材料和結構要確保耐壓＞-8000Pa、漏風率≤2％，除塵器壁板、花板等材質考慮耐腐要求。

4）花板采用Q235B，采用激光切割或冷壓折彎工藝加工制作，除塵器花板開孔誤差不大于±0.5mm，孔間距級限偏差不大于±0.2mm，花板平面度1/1000，花板每個單元采用壓制成型工藝，花板壓制折型加強筋進行加強，確保不變形，并能作為檢修平臺使用。（在運輸、安裝后花板平面的平面度保正不大于 1/1000）。

5）箱體：Q235B材質，包括上箱體和中箱體，箱體結構設計應考慮預沉降功能和均流功能；并采取可靠措施防止運輸、吊裝中二次變形；

6）灰斗：Q235B材質，設足夠加強筋板，確保不變形。

7）除塵系統管道及平臺、扶梯、踏板的設計、選材、制作按照標準、有關設計規范執行。設備范圍內禁止設計直爬梯；

8）噴吹裝置：分氣包按照機械行業標準《袋式除塵器安全要求——脈沖噴吹類袋式除塵器用分氣箱》設計，每個氣包入口設有獨立顯示和調壓儀表。

9）上箱體蓋板：密封鎖緊用螺栓、螺母選用8.8級高強，采用硅橡膠密封條。頂蓋鋼板厚度≮5mm，要求平整無變形、有足夠加強筋板，防止長期使用變形；

10）除塵器本體結構要求設計合理，氣流分布均勻，有效降低設備本體阻力。

11）除塵器維修改造的設計合理，塑燒板的檢查和更換應方便。

12）閥門：閥門為手動耐磨塵氣蝶閥，型號D341-0.1C，規格分別為DN900（接管Φ900x6），DN950（接管Φ950x6），DN1120（接管Φ1120x6），DN1060（接管Φ1060x6）。
